SolarEdge rendszerbemutató
SolarEdge optimalizált napelemes és energiatároló rendszerek
A SolarEdge rendszerben az inverter, a modulonkénti teljesítményoptimalizálás, a Home Battery 48V, a backup egység és a felügyelet egymásra épül. A jó összeállításhoz nem elég az inverter kW értékét és az akkumulátor kWh kapacitását kiválasztani: a panel, az optimalizáló, a stringhossz, a tároló és a mentett fogyasztói kör kompatibilitását együtt kell ellenőrizni.
Modulszintű szabályozástól a teljes otthoni energiarendszerig
A SolarEdge megoldás fő értéke a rendszerkomponensek összehangolt működése. A tervezés során a tető geometriáját, az árnyékolást, a fogyasztási profilt és a tartalékellátási célt egyszerre vizsgáljuk.
Optimalizált PV oldal
Az S sorozatú teljesítményoptimalizálók modulonként kapcsolódnak a napelemekhez, ezért a paneladatok és az optimalizáló bemeneti határai közti egyezés alapvető.
4,85-24,25 kWh tárolás
A katalógusban szereplő SolarEdge Home Battery 48V tornyok egytől öt akkumulátormodulig adnak kapacitáslépcsőket a kompatibilis Home Hub rendszerhez.
Lakossági és ipari irány
A Home Wave és Home Hub családok mellett a Synergy 50-100 kW-os inverterek nagyobb kereskedelmi és üzemi napelemes rendszerekhez adnak megoldást.
SolarEdge termékcsaládok rendszerfunkció szerint
Az alábbi csoportosítás a VINEO Solar katalógusában elérhető fő rendszerirányokat mutatja. A végleges termékpárosítást mindig a pontos cikkszám és az aktuális gyártói dokumentáció alapján végezzük.
Háromfázisú hibrid rendszer tárolással
SolarEdge Home Hub SE5K, SE8K és SE10K
A Home Hub háromfázisú inverterek 5, 8 és 10 kW-os változatai a SolarEdge Home Battery 48V és a megfelelő Backup Interface használatával tárolásra és megtervezett tartalékellátásra is alkalmas rendszeralapot adnak.
A backup teljesítményt a névleges inverterteljesítmény, az akkumulátoroldal, a fázisonkénti terhelés és az indítási áramok együtt korlátozzák. Az egész ház automatikus mentése helyett előre meghatározott fogyasztói körökkel érdemes számolni.
Moduláris kisfeszültségű energiatárolás
SolarEdge Home Battery 48V 4,85-24,25 kWh
A 4,85 kWh-s modulokra épülő tornyok a katalógusban 4,85, 9,7, 14,55, 19,4 és 24,25 kWh névleges kapacitással szerepelnek. A méretezés alapja az esti és hajnali fogyasztás, a kívánt tartalékidő és a rendszeresen rendelkezésre álló töltési energia.
A tároló nem önálló termék: kompatibilis inverter, kommunikáció, védelem és a tervezett backup funkcióhoz megfelelő leválasztás szükséges. Bővítés előtt a meglévő modulok és a firmware állapotát is ellenőrizni kell.
Home Battery 4,85 kWh | Home Battery 9,7 kWh | Home Battery 24,25 kWh
Modulonkénti teljesítményillesztés és felügyelet
SolarEdge S440, S500, S500B és S650B optimalizálók
Az optimalizálót a napelem villamos adataihoz kell kiválasztani. A panel névleges teljesítménye mellett a rövidzárási áram, az üresjárási feszültség és a várható hidegüzemi értékek is számítanak.
A B jelű modellek eltérő bemeneti és kimeneti határokat adhatnak, ezért nem helyettesíthetők automatikusan egy másik optimalizálóval. A teljes string minimális és maximális hosszát az inverterrel együtt kell ellenőrizni.
Kereskedelmi és üzemi napelemes rendszerekhez

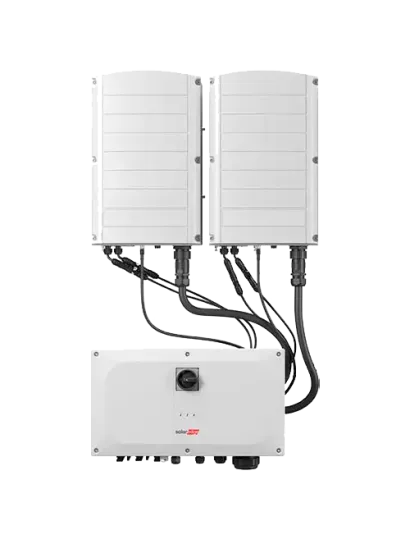

SolarEdge Synergy 50-100 kW
Az 50, 66, 90 és 100 kW-os Synergy modellek nagyobb tetőfelületű üzemi és kereskedelmi napelemes projektekhez készültek. Ebben a mérettartományban a tető szektorainak, a stringeknek, az AC csatlakozásnak és az exportkorlátnak közös tervre van szüksége.
Az ipari inverter kiválasztása nem az éves fogyasztás egyetlen számából indul. A negyedórás terhelési adatok, a rendelkezésre álló csatlakozási teljesítmény, a védelmi koncepció és a tűzvédelmi követelmények együtt határozzák meg a megoldást.
Kapcsolódó SolarEdge rendszerkomponensek
A katalógusban szereplő termékekből összeállított válogatás. A végleges rendszerhez mindig ellenőrizzük az aktuális gyártói párosítást és a szükséges kiegészítőket.
