Tigo TS4-A-O 700 W
Modulszintű optimalizáló és monitoringkomponens.
Tigo rendszerbemutató
Tigo TS4 optimalizálás és modulmonitoring
A Tigo rendszerben a TS4-A-O optimalizáló a napelemmodul mellett dolgozik, a Tigo Access Point vezeték nélkül gyűjti a TS4 egységek adatait, a Cloud Connect Advanced pedig a rendszer adatközpontja. A három elem szerepe eltérő, ezért a monitoringhoz és az üzembe helyezéshez a teljes kommunikációs láncot együtt kell megtervezni.
Optimalizálás, kommunikáció és monitoring egy rendszerben
A Tigo elemeket nem különálló tartozékként, hanem egymásra épülő rendszerként érdemes kezelni. A moduloldali feladat, a vezeték nélküli kapcsolat és az adatgyűjtés külön komponenshez tartozik.
TS4-A-O modulonként
A katalógusban szereplő 700 W-os optimalizáló modulonként segíti az optimalizálást, a monitoringot és a rendszer szintű felügyeletet.
TAP vezeték nélkül
A Tigo Access Point a TS4 egységekkel kommunikál, és továbbítja az adatokat a Cloud Connect Advanced felé.
CCA mint adatközpont
A Cloud Connect Advanced fogadja a rendszeradatokat, és a Tigo Energy Intelligence felülethez biztosít monitoringkapcsolatot.
Tigo rendszerkomponensek a VINEO Solar kínálatában
Az alábbi három komponens együtt ad teljes, monitorozható Tigo rendszerláncot. A szükséges darabszámot a modulok száma, a tető tagoltsága, a kommunikációs távolság és az inverterkapcsolat alapján kell meghatározni.
Modulszintű teljesítményelektronika

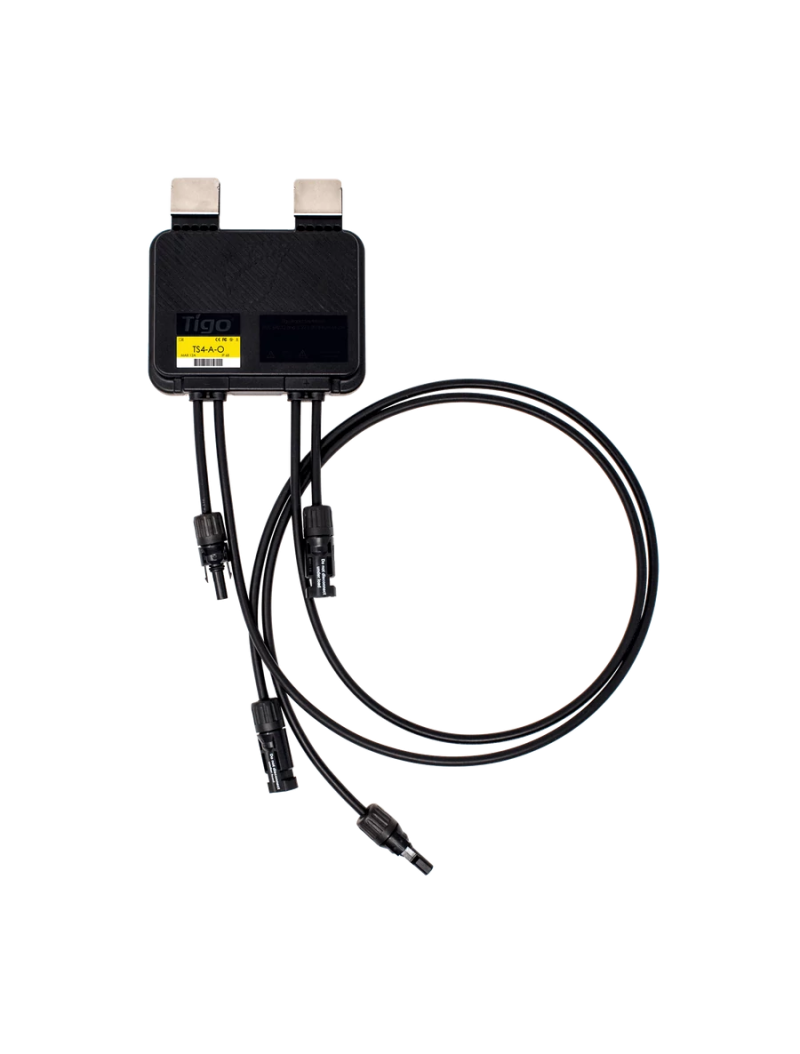

Tigo TS4-A-O 700 W optimalizáló
A TS4-A-O közvetlenül a napelemmodulhoz kapcsolódik. Olyan tetőn lehet különösen hasznos, ahol árnyék, eltérő tájolás, tagolt felület vagy modulonként eltérő működési feltétel indokolja a finomabb szabályozást és megfigyelést.
Az optimalizáló kiválasztásánál a modul maximális teljesítménye mellett a feszültség- és áramhatárokat, a csatlakozókat, az inverterkompatibilitást és az aktuális Tigo tervezési előírást is ellenőrizni kell. A monitoringhoz TAP és CCA szükséges.
Vezeték nélküli adatkapcsolat

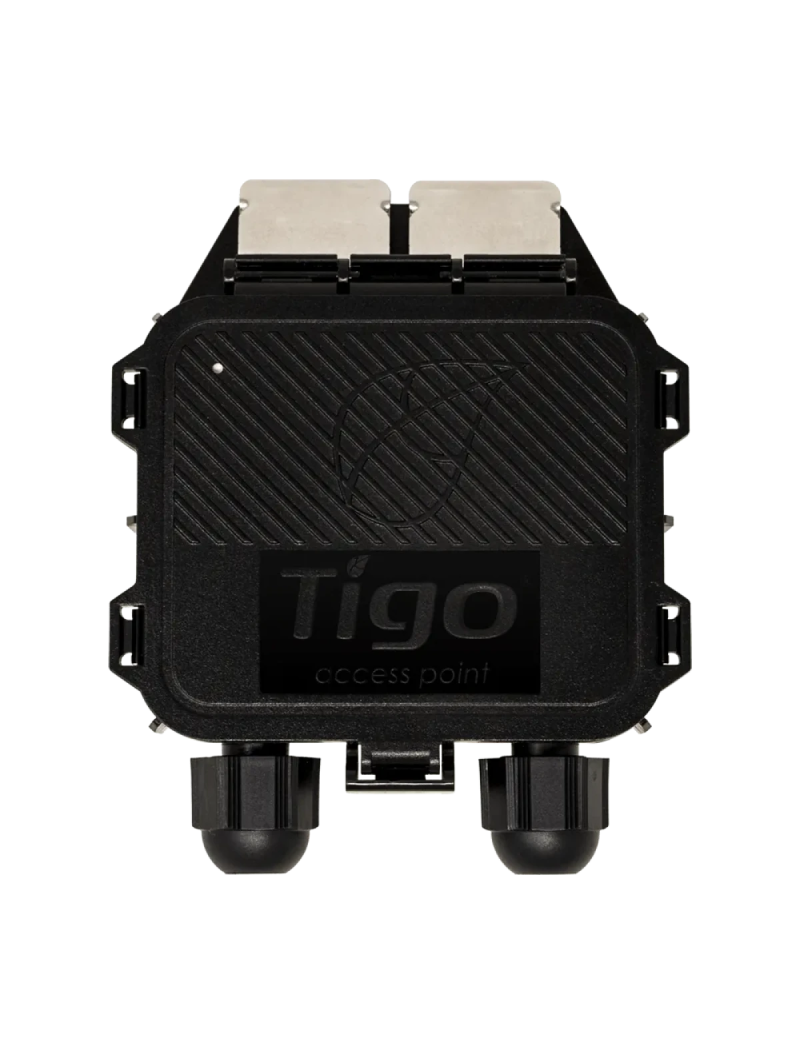

Tigo Access Point, röviden TAP
A TAP vezeték nélkül kommunikál a TS4 egységekkel, majd vezetékes kapcsolaton továbbítja az adatokat a CCA felé. A megfelelő elhelyezésnél a tető geometriáját, az egységek számát és a kommunikációs útvonalat is figyelembe kell venni.
A TAP önmagában nem teljes monitoringrendszer. A gyártói rendszerfelépítésben a CCA és a TAP együtt biztosítja a moduladatok továbbítását és a rendszer üzembe helyezését.
Adatgyűjtés és felügyelet

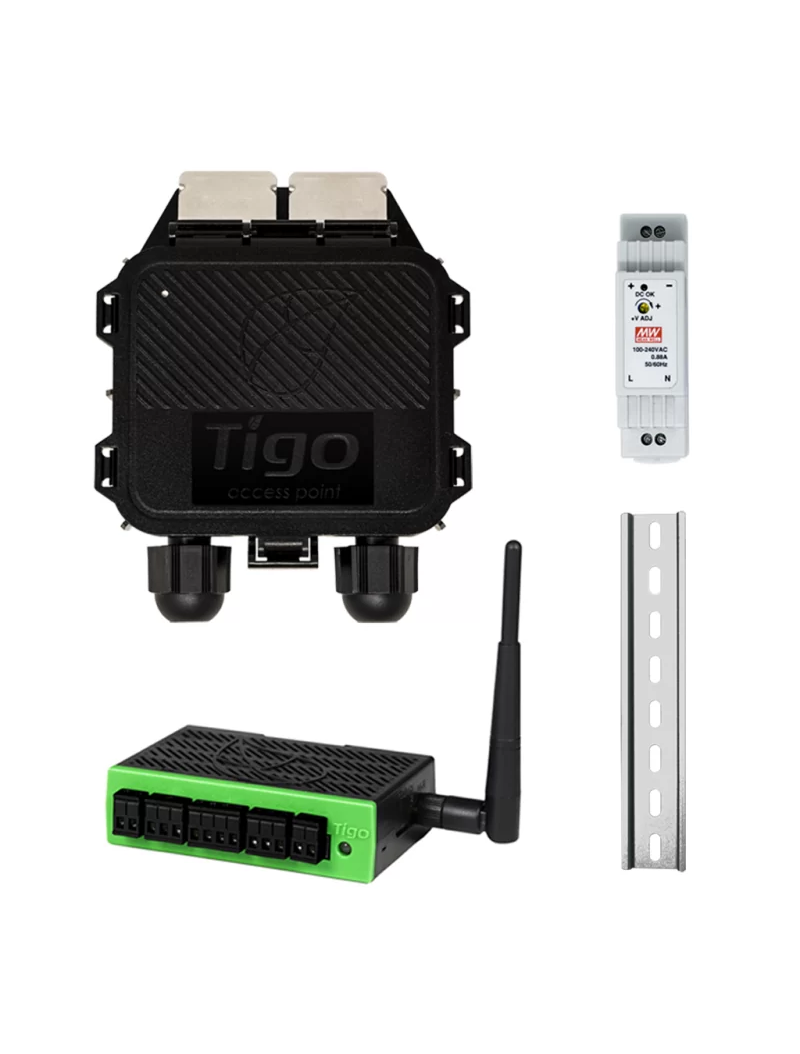

Tigo Cloud Connect Advanced Kit
A Cloud Connect Advanced a Tigo rendszer adatközpontja. A CCA fogadja a TAP felől érkező moduladatokat, és az Energy Intelligence monitoringfelülethez kapcsolja a rendszert. A katalógusban komplett CCA kit szerepel gateway, TAP és tápegység összeállítással.
Tervezéskor ellenőrizni kell a szükséges táplálást, az RS485 kapcsolatot, az internetelérést, az inverter vagy mérő integrációját és az üzembe helyezéshez szükséges hálózati beállításokat.
Kapcsolódó Tigo optimalizáló és monitoringtermékek
A katalógusban szereplő termékekből összeállított válogatás. A végleges rendszerhez mindig ellenőrizzük az aktuális gyártói párosítást és a szükséges kiegészítőket.
Tigo Access Point
Vezeték nélküli kapcsolat a TS4 egységek és a CCA között.
Tigo CCA Kit
Adatgyűjtő, TAP és tápegység egy rendszerhez.
