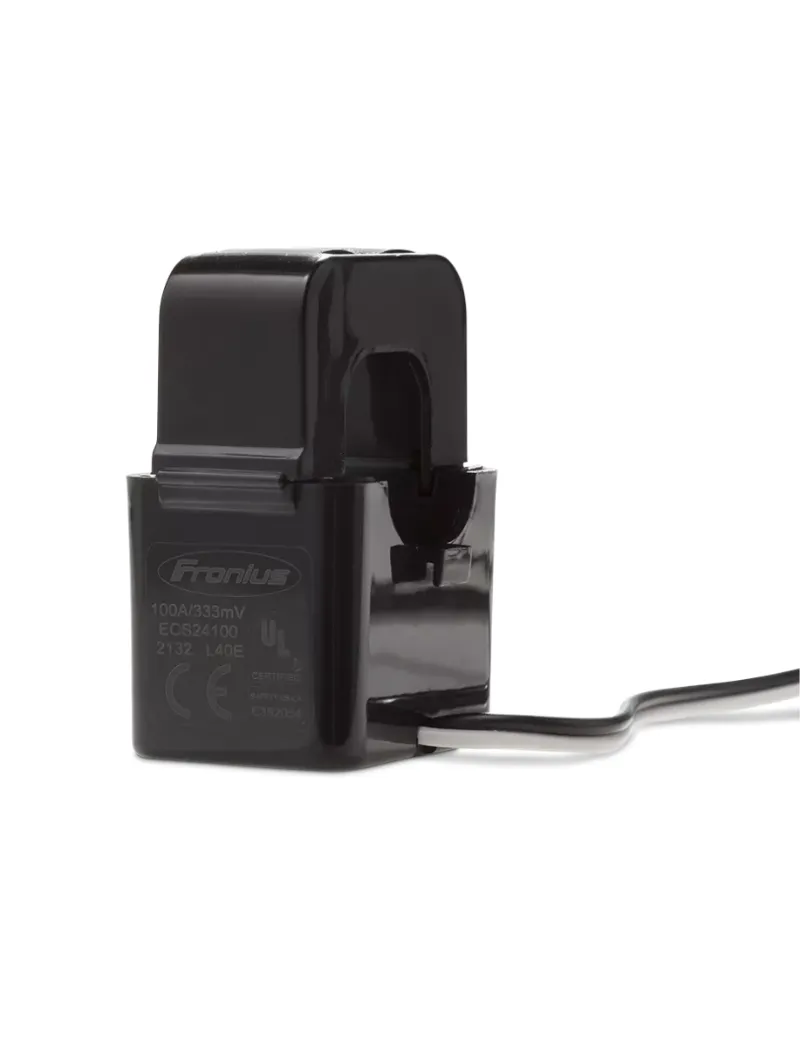

Fronius Smart Meter CT V 100A/333mV áramváltó

A Fronius CT V 100/333 mV egy pontos, 333 mV RMS kimenetű áramváltó, amely 100 A névleges primer áram mellett szolgáltat mérőjelet. Ideális kiegészítője a Fronius Smart Meter IP okosmérőnek (amely 333 mV-os CT-ket igényel), de minden olyan mérő- vagy vezérlőeszközzel használható, amely 333 mV-os CT-bemenettel rendelkezik.
A kisfeszültségű szekunder jelnek köszönhetően a bekötés biztonságos és zavarvédett; megfelelő irányhelyes szereléssel (a nyíl a hálózat felé mutat) pontos kétirányú energiaáramlás-mérés valósítható meg. Háromfázisú rendszerekben fázisonként 1–1 db CT szükséges; figyelj a mindhárom CT azonos orientációjára, valamint arra, hogy csak a fázisvezetőt vezesd át a magon (a nullát nem).

Műszaki adatok – CT V 100/333 mV

• Névleges primer áram: 100 A

• Szekunder jel: 333 mV RMS (100 A-nál)

• Frekvencia: 50/60 Hz

• Pontosság: tipikusan osztály 1 (alkalmazástól és bekötéstől függően)

• Kimenet típusa: feszültségkimenet (333 mV), terheléshez illeszteni (pl. Smart Meter IP CT-bemenet)

• Szerelés: átvezetős (a fázisvezetőt át kell fűzni a magon)

• Üzemi környezet: villamos elosztó szekrény, DIN-sínes mérő mellé

Gyors telepítési útmutató

• Háromfázisú méréshez 3 db CT kell (L1, L2, L3).

• A CT nyila a hálózat irányába mutasson mindhárom fázison.

• Csak a fázisvezetőt vezesd át a CT-n; a nullát és a védővezetőt nem.

• A CT vezetékeit sodrott, árnyékolt jelkábellel vidd a mérő CT-bemenetére; ügyelj a polaritásra.
