A Fronius Smart Meter IP háromfázisú, kétirányú fogyasztásmérő napelemes rendszerek energiaáramlásának követésére. A hálózatból vételezett és a hálózatba betáplált energia méréséhez fázisonként egy, összesen három darab 333 mV kimenetű áramváltó szükséges.
Nagyobb áramok mérésére is alkalmas, legfeljebb 3 × 5000 A-ig a választott áramváltótól függően. LAN-, WLAN- és RS485-kapcsolata Modbus TCP, illetve Modbus RTU kommunikációt kínál; a készülék beltéri DIN-sínes szerelésre készült.

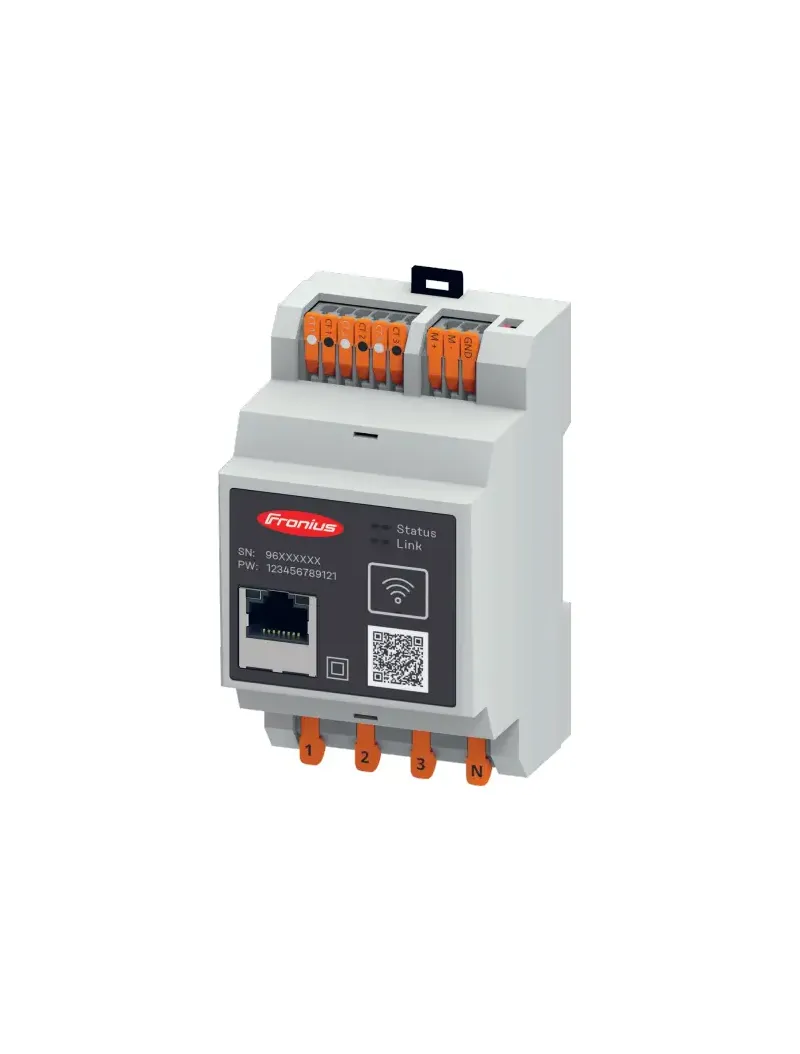

Fronius Smart Meter IP okosmérő
Elérhetőség:
Rendelésre. Várható feladás legkésőbb: 2026. 10. 29.
Szállítás:
Részletek itt
136 972 Ft nettó
173 954 Ft
bruttó (27%)
ÁFA: 36 982 Ft
A Fronius Smart Meter IP háromfázisú, kétirányú fogyasztásmérő napelemes rendszerek energiaáramlásának követésére. A hálózatból vételezett és a hálózatba betáplált energia méréséhez fázisonként egy, összesen három darab 333 mV kimenetű áramváltó szükséges.
Nagyobb áramok mérésére is alkalmas, legfeljebb 3 × 5000 A-ig a választott áramváltótól függően. LAN-, WLAN- és RS485-kapcsolata Modbus TCP, illetve Modbus RTU kommunikációt kínál; a készülék beltéri DIN-sínes szerelésre készült.
Mérési adatok az energiaáramlások áttekintéséhez
A Fronius Smart Meter IP intelligens, kétirányú fogyasztásmérő napelemes rendszerekhez. A hálózatból érkező és a hálózatba betáplált energia mérésével olyan adatokat szolgáltat, amelyek segíthetik az energiaáramlások megjelenítését, ellenőrzését és optimalizálását. A készülék különösen akkor lehet praktikus választás, amikor a mérendő áram meghaladja a közvetlen mérésre alkalmas tartományokat.
A mérés külső áramváltókkal történik. Háromfázisú kialakításnál fázisonként egy, összesen három darab, kizárólag 333 mV kimeneti feszültségű áramváltó alkalmazható. Az áramváltó kiválasztását a tényleges primer áramhoz kell igazítani; a Smart Meter IP primer mérési tartománya 1-5000 A.
Kommunikáció és beépítés
A mérő inverteroldali interfészei a Modbus RTU (RS485), valamint a Modbus TCP vezetékes LAN- vagy WLAN-kapcsolaton keresztül. Ez rugalmas alapot ad a rendszerbe illesztéshez, de a konkrét inverterrel, hálózati topológiával és felügyeleti megoldással való kialakítást a tervezés során célszerű egyeztetni.
| Jellemző | Adat |
|---|---|
| Maximális áram | 3 × 5000 A |
| Induló áram | 20 mA, legfeljebb 30 mA |
| Pontossági osztály | 1 |
| Hatásos energia pontossága | 1. osztály (EN 62053-21) / B osztály (EN 50470-3) |
| Meddő energia pontossága | 2. osztály (EN 62053-23) |
| Névleges frekvencia | 47-63 Hz |
| Teljesítményfelvétel | 1 W |
| Kommunikáció | Modbus RTU (RS485), Modbus TCP (WLAN, LAN) |
| Szerelés | Beltéri, DIN-sín; 3 modul DIN 43880 szerint |
| Védelem | IP20 elülső keret, IP30 csatlakozók |
| Méretek | 90 × 53 × 58 mm |
Tervezési szempontok
- A 333 mV-os áramváltók nem tartoznak a megadott termékhez; a megfelelő típust és primer áramtartományt külön kell kiválasztani.
- A Smart Meter IP hálózattípusai: 1PN, 2PN és 3PN.
- A megengedett környezeti hőmérséklet-tartomány −25 és +55 °C.
- A fázis- és nullavezető csatlakoztatható keresztmetszete 1,5-4 mm², az áramváltó- és kommunikációs vezetékeké 0,25-2,5 mm².
Ajánlatkéréskor adja meg a hálózat típusát, a várható primer áramot, az áramváltók szükséges helyét és a kapcsolódó inverter adatait, hogy a mérő és a CT-k összeállítása pontosan tervezhető legyen.
