Sigenergy EPS megoldások: SigenStor EC, Sigen Hybrid SP2/TP2, Gateway és EVDC
Cél: megmutatni, hogyan működik a Sigenergy backup (EPS), és mit érdemes tudni 1 fázis és 3 fázis esetén. A lap külön kezeli a SigenStor EC (SP és TP), a Sigen Hybrid (SP2 és TP2), a Gateway család és az EVDC autótöltő logikáját.
Röviden:
- EPS = backup üzem: áramszünetben leválasztott házhálózat ellátása akkumulátorról és PV-ből.
- Gateway a kulcs: leválasztás, átkapcsolás, backup port, smart port.
- 3 fázison a fázisterhelés dönt: a jó élményhez a nagy fogyasztókat és fázisokat rendben kell tartani.
- EVDC: az autótöltés a rendszer energia menedzsmentjébe épül, nem külön életet él.
1) Rendszer felépítése és fogalmak
A Sigenergy EPS (backup) lényege, hogy áramszünetben a ház leválasztva működik a közcélú hálózatról, és a kijelölt fogyasztókat a rendszer akkumulátorról és napelemből látja el. A leválasztást és az átkapcsolást a Gateway intézi, a backup oldali betáplálást pedig az inverter rész (SigenStor EC vagy Sigen Hybrid) adja.
Mi történik valójában áramszünetben?
- 1) Leválasztás: a Gateway megszünteti a hálózati kapcsolatot, a ház "szigetüzem" üzemmódba kerül.
- 2) Backup hálózat felépítése: az inverter feszültséget és frekvenciát ad a backup oldalnak.
- 3) Energiaellátás: alapból az akkumulátor viszi a terhelést, nappal a PV rá tud dolgozni a fogyasztókra és az akkura.
- 4) Terhelésfegyelem: a csúcsfogyasztók (indítási áramok, nagy fűtések) döntik el, mennyire "kényelmes" a backup.
Fontos: EPS-ben csak az a kör fog működni, ami a backup oldalra van kötve (kritikus körös kialakításnál), vagy ami teljes ház backupnál a leválasztott oldalon marad.
SigenStor EC (EC SP és EC TP)
"Torony" jellegű, ökoszisztéma-központ megoldás. Az inverter és az energia menedzsment egy rendszerben van, és a Sigenergy DC autótöltő (EVDC) is ugyanebbe a rendszerlogikába illeszkedik. 1 fázis: EC SP, 3 fázis: EC TP.
Sigen Hybrid (SP2 és TP2)
Különálló inverter család. 1 fázis: SP2, 3 fázis: TP2. Az akkumulátor oldal ugyanazokra a Sigenergy akkumulátor modulokra épül, de a DC autótöltő (EVDC) integrációját ez a felépítés nem adja.
Gateway + mérés (CT)
A Gateway végzi a leválasztást és a backup átkapcsolást, a CT mérés pedig az energia menedzsment alapja: hálózati irány (import/export), terhelésfigyelés, dinamika (például EV töltés és smart terhelések igazítása).
Tervezési valóság: EPS-nél nem az a kérdés, hogy "van-e backup", hanem az, hogy mely körök mennek áramszünetben, mekkora csúcsokkal, és 3 fázison hogyan oszlanak el a terhelések fázisonként. Ez dönti el, hogy áramszünetben "észre sem veszed" vagy "figyelni kell".
Sigenergy rendszer építőelemek (rövid, de hasznos):
- Inverter rész: EC (SP vagy TP) vagy Hybrid (SP2 vagy TP2) - ez adja a backup hálózatot áramszünetben.
- Akkumulátor rész: moduláris bővíthető tároló - a backup időt és a csúcsterhelés tartását ez adja meg.
- Gateway: leválasztás, backup port, átkapcsolás - EPS nélkülözhetetlen eleme.
- CT szenzor: valós idejű mérés a csatlakozási ponton - enélkül nincs korrekt dinamikus szabályozás.
- EVDC (opcionális): Sigenergy DC autótöltés - SigenStor ökoszisztémába illesztett energiamenedzsmenttel.
2) SigenStor EC vs Sigen Hybrid SP2/TP2
A két vonal ugyanarra a célra képes (PV + akkumulátor + EPS), de más logikával. Röviden: a SigenStor EC egy "rendszerközpont" megközelítés, a Sigen Hybrid pedig egy "inverter központú" megközelítés. Az akkumulátor oldal közös logika szerint épül, viszont az EVDC DC autótöltő integrációja a SigenStor ökoszisztémához illeszkedik, a Hybrid felépítés ezt nem adja.
SigenStor EC (EC SP és EC TP)
Akkor ideális, ha eleve Sigenergy ökoszisztémát építesz és fontos a "minden egy kézben" működés: energiatároló, EPS, smart terhelések és a Sigenergy DC autótöltés (EVDC) egy rendszerlogikában kezelhető. EC SP egy fázisra, EC TP három fázisra készült, a backup élményt pedig a Gateway és a körkiosztás adja meg.
Sigen Hybrid (SP2 és TP2)
Akkor ideális, ha a projekt inverter cserére vagy lépcsőzetes bővítésre épül: inverter most, akku és EPS később. A Hybrid SP2 (1 fázis) és TP2 (3 fázis) ugyanúgy tud backupot Gateway-vel, viszont a Sigenergy EVDC DC autótöltő integrált rendszere ebben a felépítésben nem cél.
SP vs TP, illetve SP2 vs TP2 egy mondatban:
- SP (és SP2): 1 fázisú megoldás, ahol a backup terhelés egy fázison koncentrálódik.
- TP (és TP2): 3 fázisú megoldás, ahol a backup élmény kulcsa a fázisterhelés rendezése.
Mikor melyik logika ad jobb eredményt?
- EC (SigenStor): amikor a cél egy kerek, Sigenergy-alapú rendszer (EPS + smart + EVDC) és fontos az egységes vezérlés.
- Hybrid: amikor az invertercsere vagy a bővítés lépésenként történik, és a DC autótöltő integráció nem elvárás.
3) EPS topológiák: kritikus körök vs teljes ház
EPS kialakításnál két stabil gondolkodásmód van: vagy kijelölöd a kritikus köröket (és ezek garantáltan mennek), vagy a teljes házat teszed backupra (magas komfort, de fegyelmezett terheléskezelés). Mindkettő lehet jó, a különbség az, mennyi "szabadságot" adsz áramszünetben a házban futó nagy fogyasztóknak.
Kritikus körök (prioritásos backup)
Külön backup elosztóba kerülnek a mentendő körök. Ez a legstabilabb megoldás, mert a backup oldal terhelése tervezhető, a csúcsok kezelhetők, és áramszünetben pontosan tudható, mi működik. Tipikus: világítás alapkörei, router, riasztó, hűtő, kazán vezérlés, kapu, néhány konnektor kör.
Teljes ház backup
A főelosztó egésze backup oldalon van. Kényelmes, mert "minden megy", de a valóságban a nagy csúcsfogyasztók és indítási áramok miatt kell egy szabály: áramszünetben mi az, amit nem használunk. 3 fázison itt a fázisterhelés rendezése különösen fontos.
3 fázison a leggyakoribb hiba:
- Összteljesítmény rendben van, de egy fázison túl sok a nagy fogyasztó, ezért áramszünetben instabil vagy korlátozott lesz a működés.
- Nagy motoros terhelések (szivattyú, kompresszor, hőszivattyú) indítását nem kezelték előre.
Gyakorlati döntés: ha a cél az, hogy áramszünetben is "gond nélkül" működjön a ház, kritikus körös backup a legjobb alap. Teljes ház backup akkor ad jó élményt, ha a rendszer méretezése és a csúcsterhelések kezelése már a tervezésnél le van zárva.
4) SigenStor EC SP (1 fázis) EPS részletesen
EC SP esetén az EPS nagyon jól átadható ügyfélnek is: a Gateway leválaszt áramszünetben, a backup porton pedig az EC SP ellátja a mentett köröket az akkumulátorból, és nappal PV-ből is.
Ajánlott felépítés:
- Kritikus körös backup: külön backup elosztó a mentendő köröknek.
- A backup elosztón csak azok a körök legyenek, amiknek tényleg menniük kell áramszünetben.
- A csatlakozási ponton CT mérés, hogy a szabályozás (export limit, terhelésfigyelés) pontos legyen.
Mit érdemes backup körre tenni 1 fázison?
- Router, modem, kamerák, riasztó, kazán vezérlés, keringetők, hűtő, garázskapu, alap világítás, néhány konnektor kör.
- Ha van hőszivattyú vagy klíma: csak akkor kerüljön backupra, ha a rendszer erre van méretezve és a csúcsterhelés kezelve van.
Mit érdemes külön kezelni (ne legyen alapból backup körön)?
- Indukciós főzőlap, sütő, nagy bojler, nagy műhely terhelések.
- Bármi, ami egyszerre nagy teljesítményt kér és nem “kritikus” áramszünetben.
Teljes ház backup 1 fázison: akkor jó, ha a ház terhelése fegyelmezett, a nagy fogyasztók kezelve vannak, és az ügyfél tudja, hogy áramszünetben nem “minden mindenkor”.
Itt jön a termékcarousel (EC SP csomagok, kapcsolódó elemek).
5) SigenStor EC TP (3 fázis) EPS részletesen
EC TP esetén a backup tipikusan kényelmesebb, mert a ház terhelései 3 fázison oszlanak. A jó EPS élményhez viszont a fázisterhelés tudatos kezelése döntő.
Fázisterhelés rendezése
Teljes ház backupnál nem elég az összteljesítményt nézni. A nagy terhelések fázisonkénti elosztása a stabil működés alapja.
Motoros terhelések és indítás
Szivattyú, kompresszor, hőszivattyú indítás: ezek a valós csúcspontok áramszünetben. Ha ezeknek menniük kell, azt a körkiosztás és a méretezés elején kezeld.
Kritikus körök vagy teljes ház 3 fázison?
- Kritikus körök: garantált stabilitás és kiszámítható méretezés.
- Teljes ház: magas komfort, cserébe terhelésfegyelem és fázislogika.
Gyakorlati tipp: teljes ház backupnál érdemes kijelölni 1-2 “nem backup prioritású” nagy fogyasztót, amit áramszünetben alapból nem használnak (vagy smart módon tiltott).
Itt jön a termékcarousel (EC TP csomagok, kapcsolódó elemek).
6) Sigen Hybrid SP2 és TP2 EPS részletesen
A Sigen Hybrid család EPS-ben ugyanazt a célt adja: áramszünetben a Gateway leválaszt, a rendszer pedig ellátja a backup oldalt. A Hybrid vonal erőssége a moduláris felépítés: inverter oldal és akkumulátor oldal jól bővíthető.
Hybrid SP2 (1 fázis)
Kritikus körös backup a legbiztosabb alap. Teljes ház backup is működhet, ha a ház terhelése és a csúcsterhelések kezelése rendben van.
Hybrid TP2 (3 fázis)
3 fázison a teljes ház backup kényelmes cél, de a fázisterhelés és a nagy fogyasztók kezelése ugyanúgy kötelező.
Mikor választják ezt tipikusan?
- Invertercsere projektnél, ahol a PV rész az első lépés.
- Olyan bővítésnél, ahol az akkumulátor és a backup a következő fázis.
Itt jön a termékcarousel (Hybrid SP2/TP2, BC, BAT, kapcsolódó elemek).
7) Gateway család részletesen
A Gateway az EPS központi eleme: leválaszt, átkapcsol backup módba, és a backup porton biztosítja a ház (vagy a kritikus körök) ellátását. Emellett a smart port a generátor és vezérlések rendezett csatlakozási pontja.

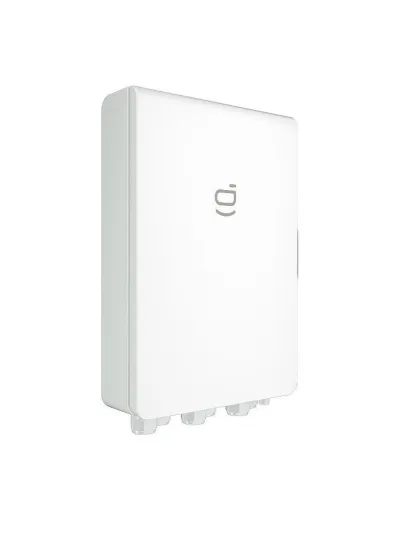

Gateway Home TP 30K
3 fázisú gateway, tipikusan házakhoz és kisebb üzleti helyszínekhez. Jó alap kritikus körös és teljes ház backuphoz is, a terhelések és fázisok rendezésével.

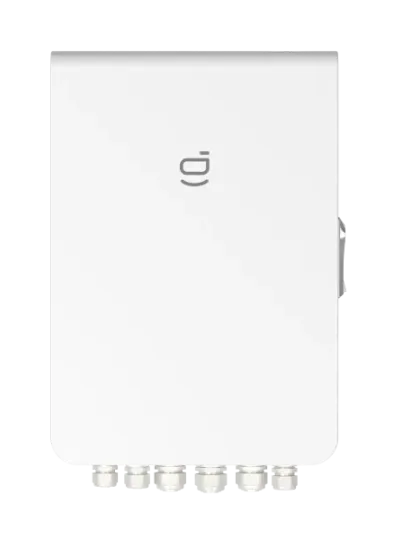

Gateway HomePro TP
3 fázisú gateway a “komolyabb” backup igényekhez: ahol a komfort, a bővíthetőség és a generátoros integráció is gyakori cél.
Gateway HomeMax SP 12K
1 fázisú gateway, ahol 1 fázison nagy a terhelés és a cél a stabil backup élmény. Tipikusan teljes ház jellegű 1 fázisú helyszíneknél erős.
Smart port és generátor
Ha generátor is képben van, a cél az, hogy a csatlakozás és a vezérlés ne improvizált legyen. A smart port erre ad tiszta bekötési pontot és logikai illesztést a backup működéshez.
Egyszerű választás: 3 fázisú házhoz TP gateway, 1 fázisú nagy terheléshez HomeMax SP. Ha generátor és magas komfort is cél, HomePro irány a tipikus.
Itt jön a termékcarousel (Gateway modellek).

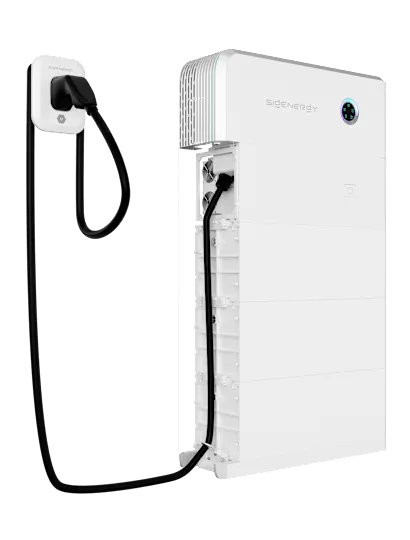

8) EVDC DC autótöltő részletesen
A SIGEN EVDC abban erős, hogy az autótöltést a ház energia menedzsmentjének részévé teszi. Nem külön “töltő doboz”, hanem egy szabályozható energiaáramlás: a rendszer látja a PV termelést, a házfogyasztást, az akkumulátor állapotát és a csatlakozási pont terhelését.
EVDC lényege: a töltés képes a ház terheléséhez és a PV többlethez igazodni, így nem borítja fel a ház működését és jól kihasználja a nappali termelést.
Töltési módok
PV többlet alapú töltés
A töltés a termeléshez igazodik. Ha van többlet, tölt. Ha csökken a termelés vagy nő a házterhelés, automatikusan visszavesz.
Gyors töltés (max teljesítmény)
A töltő a beállított maximumig tölt, miközben figyeli a csatlakozási pont terhelését és szükség esetén visszaszabályoz.
Időzített töltés
Ütemezett töltés: fix idősávokban indul, így beállítható rutin és költségkontroll.
Dinamikus házhatár védelem
A töltés folyamatosan beleigazodik a ház aktuális fogyasztásába. Ha a ház terhelése nő, a töltő visszavesz, ha csökken, visszaemel.
EVDC és EPS együtt
Backup módban a ház ellátása az első. Autót tölteni áramszünetben akkor életszerű, ha a rendszer erre van méretezve, és a töltés a ház stabil működéséhez igazodik.
Miért szeretik ezt ügyfelek?
- Átlátható energiaáramlás: látszik, mennyi megy PV-ből a házba, az akkuba és az autóba.
- Kevesebb “kézi játék”: nem kell állandóan kapcsolgatni, a töltés automatikusan alkalmazkodik.
- Rutin és kontroll: ütemezés, teljesítménykorlátok, szabályozható prioritások.
Itt jön a termékcarousel (EVDC 12 kW család és EVDC 25 kW család).
9) Smart terhelések, relék, integrációk
A smart terhelés vezérlés célja egyszerű: amikor van értelmezhető PV többlet vagy magas töltöttség, akkor ráengedhetőek bizonyos fogyasztók, amikor pedig védeni kell a tartalékot vagy a csúcsterhelést, akkor a nem kritikus terhelések levehetők.
Shelly és relés megoldások:
- Nem csak okosdugalj. DIN sínes relék, 3 fázisú kapcsolás és külső kontaktor vezérlés is megoldható.
- A lényeg: a fogyasztó “kapcsolható körként” működjön (relé vagy kontaktor), amit a rendszer állapot szerint engedsz vagy tiltassz.
Tipikus smart terhelések
HMV, bojler, fűtőpatron
PV többletből hőt csinálni stabil, kiszámítható és látványosan csökkenti a hálózati vételezést.
Hőszivattyú engedély
Napközben ráengedhető, amikor van PV, és korlátozható, amikor védeni kell az akkumulátortartalékot.
Medence, keringetők, extra klíma
Jól ütemezhető terhelések. Komfortot ad, és kifejezetten jól használ PV többlettel.
Műhely kör kontaktorral
Megoldható, hogy csak akkor kapjon áramot, amikor a rendszer ezt engedi (SOC és terhelés alapján).
Ha ide szeretnél termékcarousel-t (CT szenzorok, smart kiegészítők), akkor ide szúrd be az Elementor widgetet, és utána jöhet a GYIK blokk.
GYIK
0 ms átkapcsolás mellett kell UPS?
A ház általános köreihez jellemzően nem. Az UPS akkor hasznos, ha van olyan eszköz, aminél a “soha nem állhat le” elvárás valós (NAS, szerver, riasztó központ), vagy ahol fontos a helyi pufferelés és szűrés. A backup rendszer a házat viszi, az UPS az egyedi kritikus eszközt védi.
Miért kell Gateway az EPS-hez?
Mert áramszünetben a házat le kell választani a hálózatról, és csak utána lehet stabil szigetüzemi betáplálást adni. A Gateway ezt a leválasztást és az átkapcsolást végzi, és a backup porton rendezetten adja ki a betáplálást.
Lehet úgy autót tölteni, hogy ne terheljem túl a házat?
Igen. CT méréssel a töltés dinamikusan visszavehető vagy emelhető, így a töltés a ház aktuális fogyasztásához igazítható.
Mi a biztos recept: kritikus körök vagy teljes ház backup?
Kritikus körös backupnál a működés stabil és könnyen tervezhető. Teljes ház backupnál a komfort nagyobb, de a csúcsterhelések és a fázisterhelés rendezése kötelező.
