A Solplanet Eastron SDM630 Modbus-MID V2 háromfázisú, DIN sínre szerelhető intelligens árammérő. Közvetlen, legfeljebb 100 A-es csatlakozást támogat, ezért a megadott alkalmazási tartományban nincs szükség külön áramváltókra.
Az import- és exportenergia kétirányú mérésére, valamint RS485 Modbus RTU kommunikációra is alkalmas. MID B/D hitelesítésével olyan mérésekhez is releváns lehet, ahol az elszámolási célú használat követelményeit is figyelembe kell venni.

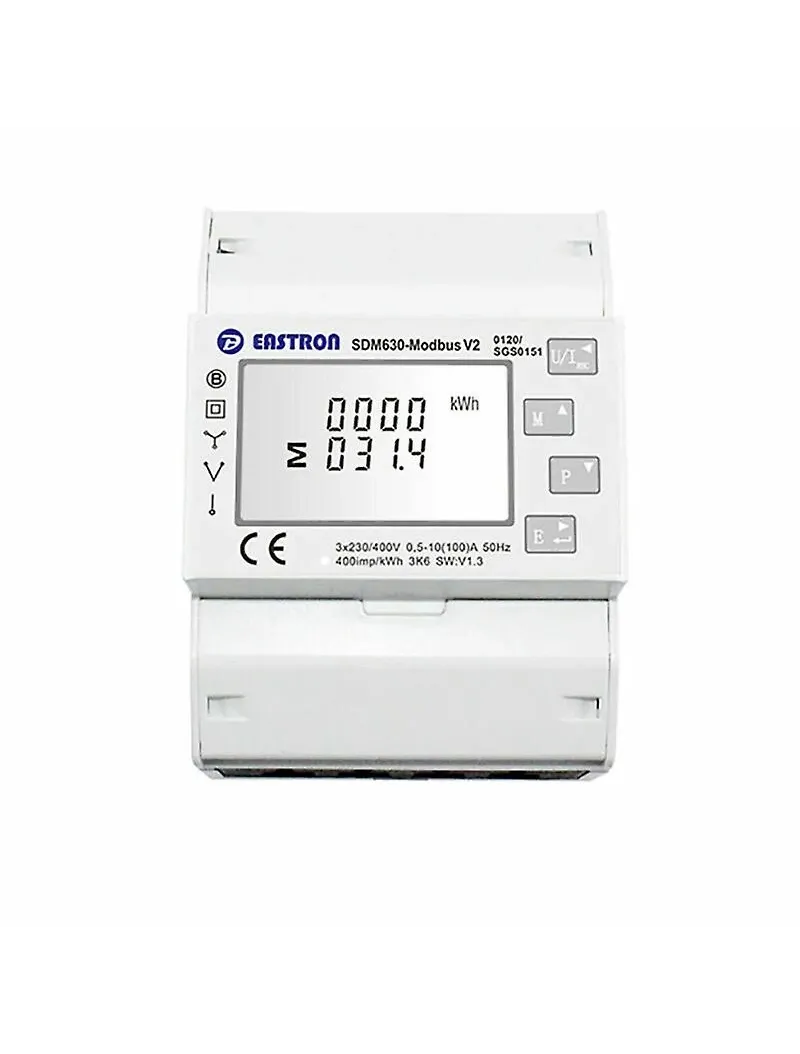

Solplanet Eastron SDM630 Modbus-MID V2 Smart Meter 100A
Elérhetőség:
Rendelésre. Várható feladás legkésőbb: 2026. 09. 14.
Szállítás:
Részletek itt
32 863 Ft nettó
32 863 Ft
bruttó (0%)
ÁFA: 0 Ft
A Solplanet Eastron SDM630 Modbus-MID V2 háromfázisú, DIN sínre szerelhető intelligens árammérő. Közvetlen, legfeljebb 100 A-es csatlakozást támogat, ezért a megadott alkalmazási tartományban nincs szükség külön áramváltókra.
Az import- és exportenergia kétirányú mérésére, valamint RS485 Modbus RTU kommunikációra is alkalmas. MID B/D hitelesítésével olyan mérésekhez is releváns lehet, ahol az elszámolási célú használat követelményeit is figyelembe kell venni.
Háromfázisú energiafigyelés közvetlen bekötéssel
A Solplanet Eastron SDM630 Modbus-MID V2 Smart Meter egy DIN sínre szerelhető mérőegység háromfázisú elektromos rendszerekhez. Legfeljebb 100 A-es terhelés közvetlen kezelésére alkalmas, így a megadott tartományban a méréshez nem szükséges külön CT, azaz áramváltó alkalmazása. Ez egyszerűbb elosztószekrénybeli kialakítást tehet lehetővé.
A készülék támogatja az 1P2W, 3P3W és 3P4W bekötési módokat. Ennek köszönhetően a helyszíni hálózati kialakításhoz illeszthető, amennyiben a bekötést és a beállítást szakképzett villanyszerelő végzi.
Mérési adatok és kétirányú energiamérés
A mérő a hálózat fontos villamos paramétereinek megjelenítésére és mérésére szolgál. Képes az import- és exportenergia kétirányú követésére, ezért napelemes vagy egyéb háromfázisú hálózati méréseknél is használható lehet.
| Mérhető vagy támogatott funkció | Rendeltetés |
|---|---|
| Feszültség és áram | Alapvető hálózati értékek követése |
| Aktív, meddő és látszólagos teljesítmény | A terhelés és teljesítményviszonyok áttekintése |
| Import- és exportenergia | Kétirányú energiaforgalom mérése |
| Frekvencia, teljesítménytényező és THD | További hálózati paraméterek megfigyelése |
Modbus kapcsolat rendszerfelügyelethez
Az RS485 Modbus RTU interfész energiamenedzsment- vagy rendszerfelügyeleti megoldásokhoz történő integrációt támogat. A két impulzuskimenet energiafelhasználás jelzésére is használható. A kommunikációs beállításokat, a használt regisztereket és a fogadó rendszer kompatibilitását a telepítés előtt célszerű egyeztetni.
MID hitelesítés és telepítési szempontok
A forrás szerint az SDM630 Modbus-MID V2 MID B/D hitelesítéssel rendelkezik, és elszámolási célú alkalmazásra is alkalmas lehet. A konkrét elszámolási felhasználást azonban mindig a helyi előírásokkal, a projekt követelményeivel és a szakszerű beüzemeléssel együtt kell ellenőrizni.
A kompakt, DIN sínre szerelhető kialakítás meglévő elosztószekrényekben is praktikus lehet. A rögzített beépítés, a villamos bekötés, a konfiguráció és az adatkommunikáció kialakítása szakképzett szakember feladata.
Kinek lehet megfelelő?
Az eszköz azoknak lehet releváns, akik háromfázisú rendszerben szeretnék követni az energiaáramlást, közvetlen 100 A-es mérési megoldást keresnek, vagy Modbus RTU kapcsolaton keresztül vinnék tovább a mérési adatokat. Ajánlatkéréskor érdemes megadni a hálózat bekötési módját, a terhelési viszonyokat és a csatlakoztatni kívánt felügyeleti rendszert, hogy a megfelelő kialakítás egyeztethető legyen.
VINEO-TERM-0076
Megadott referenciák
- MPN (Gyártói cikkszám)
- SDM630 Modbus-MID V2
Nincs PDF csatolva ehhez a termékhez.
