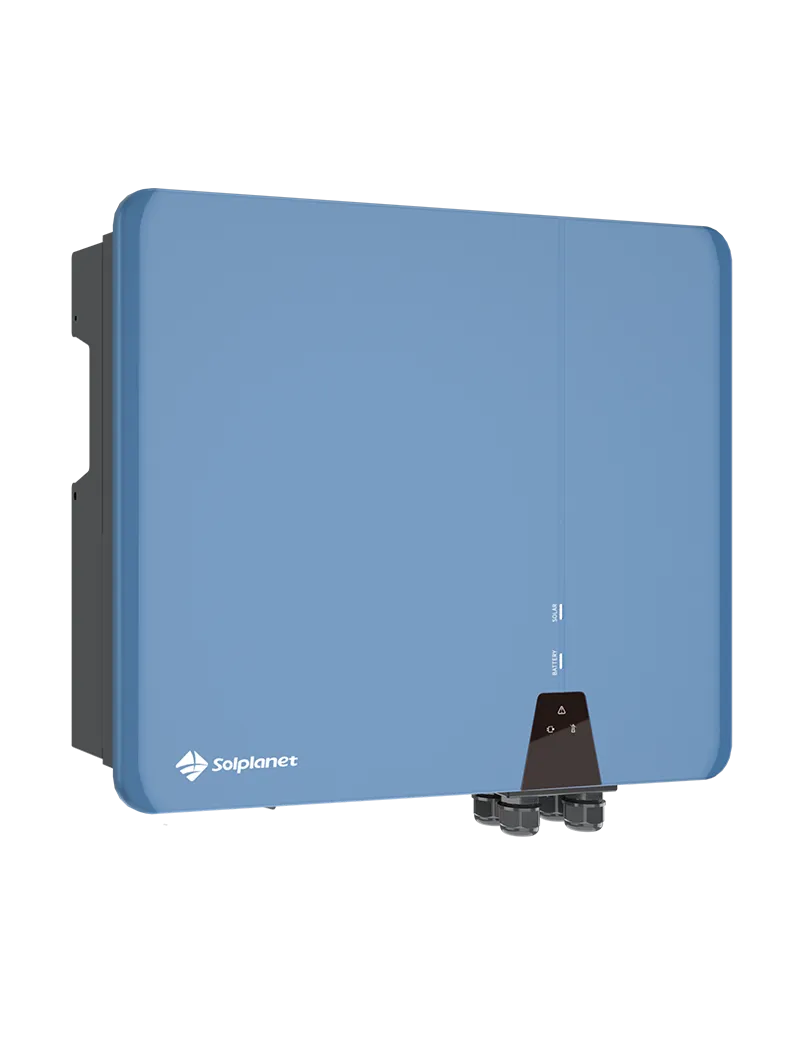

Solplanet ASW12KH-T3 aszimmetrikus hibrid inverter

Háromfázisú hibrid inverter nagyobb PV-rendszerekhez

A Solplanet ASW12KH-T3 olyan háromfázisú hibrid inverter, amely a napelemes termelés és a LiFePO4 akkumulátoros energiatárolás egy rendszerben történő kezelésére készült. Névleges AC látszólagos teljesítménye 12 000 VA, maximális PV-tömbteljesítménye 18 000 Wp. A 3 független MPPT és MPPT-nként egy string bemenet rugalmasabb mezőkialakítást támogat.

A PV-bemenet MPP feszültségtartománya 200-950 V, a maximális bemeneti feszültség 1100 V. MPPT-nként legfeljebb 16 A bemeneti áram és 10 000 W teljesítmény kezelhető; ez a gyártói adatlap szerint bifaciális és nagy méretű PV-modulokhoz is kedvező adottság. A készülék akár 150%-os PV-tömb-túlméretezést is támogat.

Akkumulátor és tartalékellátás

Az inverter 120-600 V feszültségtartományú LiFePO4 akkumulátorokkal használható. Maximális töltési és kisütési teljesítménye egyaránt 12 000 W, a maximális töltési és kisütési áram 30 A. A BMS-kommunikáció CAN interfészen történik.

Az EPS kimenet segítségével kiválasztott fogyasztói körök áramszünet alatti ellátása is kialakítható. A maximális átkapcsolási idő <10 ms. EPS üzemben a névleges látszólagos teljesítmény 12 000 VA, a maximális teljesítmény fázisonként 8000 W folyamatos hálózati üzemben, illetve 4000 W hálózaton kívüli üzemben. A tartalékellátás tervezésekor ezért a fogyasztók fáziselosztását és az akkumulátorkapacitást is egyeztetni kell.

Fő műszaki adatok

Telepítés, felügyelet és védelem

A készülék névleges hálózati csatlakozása 3/N/PE, 220/380 V, 230/400 V vagy 240/415 V, 50/60 Hz frekvencián. Falra szerelhető kivitelű; IP66 védettsége kültéri telepítést is lehetővé tesz. Természetes konvekciós hűtést alkalmaz, zajkibocsátása <35 dB. A felügyelet LED-es felületen és alkalmazáson keresztül érhető el, internetes kommunikációja WiFi vagy LAN.

Az adatlap DC II. típusú túlfeszültség-védelmet, szigetelési ellenállás érzékelését, PV- és akkumulátor-bemeneti fordított polaritás elleni védelmet, földzárlat-ellenőrzést és AC rövidzárlat elleni védelmet sorol fel. Intelligens fogyasztásmérő RS485 interfészen csatlakoztatható.

Ki számára lehet releváns?

Az ASW12KH-T3 azoknak lehet megfelelő, akik háromfázisú, több MPPT-s napelemes rendszert és nagyfeszültségű LiFePO4 tárolót terveznek, valamint EPS tartalékellátást is szeretnének kialakítani. Ajánlatkéréskor érdemes megadni a PV-stringek paramétereit, az akkumulátor pontos típusát, a mérőigényt és a tartalékellátásra kijelölt fogyasztókat, hogy a rendszerkialakítás műszakilag ellenőrizhető legyen.
