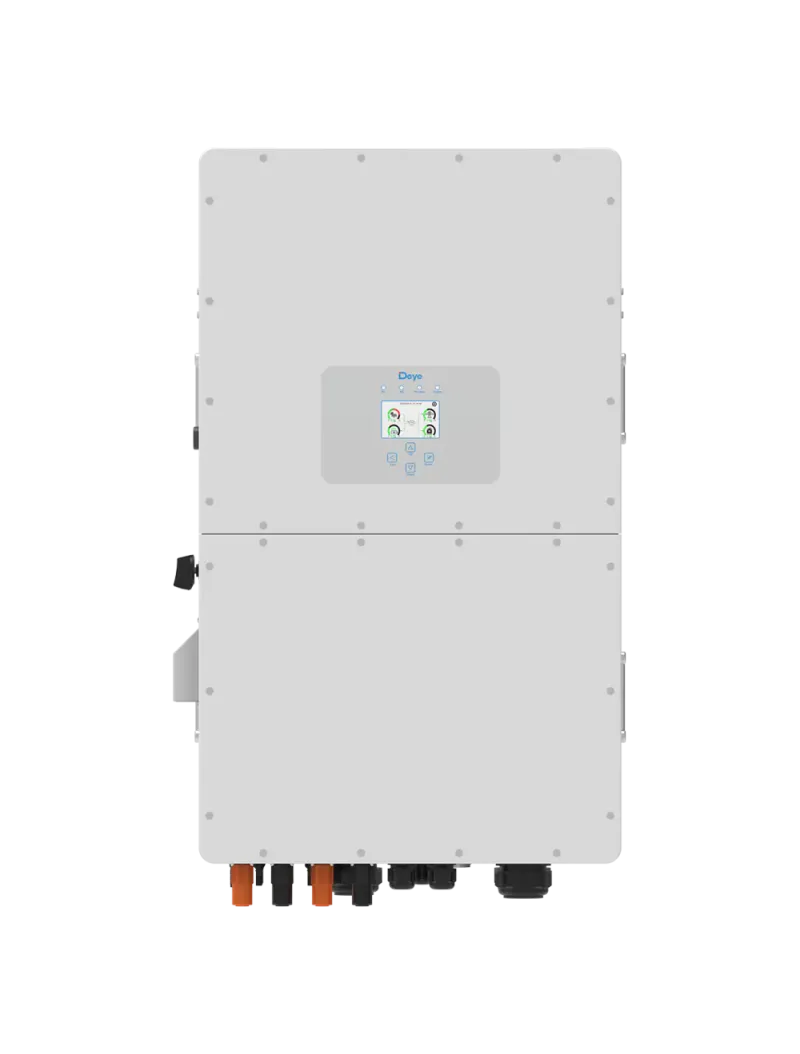

DEYE SUN-40K-SG01HP3-EU-BM4 aszimmetrikus hibrid inverter HV akkukhoz

Nagy teljesítményű hibrid inverter HV energiatároláshoz

A DEYE SUN-40K-SG01HP3-EU-BM4 egy háromfázisú hibrid inverter olyan napelemes rendszerekhez, ahol a termelés mellett a nagyfeszültségű lítiumakkumulátoros tárolás is fontos szempont. Névleges AC- és UPS-teljesítménye 40 000 W, maximális AC kimeneti teljesítménye 44 000 W. A készülék 160-800 V akkufeszültség-tartományban működik, és a BMS-hez RS485 vagy CAN kommunikációval illeszthető.

A modell 100%-os aszimmetrikus kimenetet támogat; egy fázison legfeljebb a névleges teljesítmény 50%-a adható le. Ez akkor lehet hasznos, ha a háromfázisú fogyasztás nem egyenletesen oszlik meg. Szigetüzemben a csúcsteljesítmény a névleges érték 1,5-szerese lehet 10 mp. időtartamra.

Napelemes oldal: 4 MPPT a rugalmas stringkiosztáshoz

A PV-oldalon négy független MPP-követő áll rendelkezésre, MPP-követőnként két string csatlakoztatásával. A maximális DC bemeneti teljesítmény ennél a 40 kW-os modellnél 52 000 W, a maximális DC feszültség 1000 V. Az MPPT működési tartománya 150-850 V, teljes terhelésen 360-850 V; a névleges DC bemeneti feszültség 600 V.

Akkumulátor, hálózat és bővíthetőség

Két akkumulátorbemenetén a maximális töltőáram és kisütőáram egyaránt 50 + 50 A, vagyis összesen legfeljebb 100 A. A készülék támogatja a több akkumulátor párhuzamos használatát, az AC-csatolást meglévő napelemes rendszer utólagos integrálásához, valamint a dízelgenerátorból történő energiatárolást. Hálózati és szigetüzemű alkalmazásban legfeljebb 10 inverter párhuzamos üzemeltetése támogatott.

A háromfázisú, 220/380 V vagy 230/400 V AC hálózathoz illeszthető inverter maximális hatásfoka 97,60%, európai hatásfoka 97,00%. A folyamatos AC átmenő áram legfeljebb 150 A.

Telepítési szempontok és védelem

Az IP65 védettségű, falra szerelhető kivitel beltéri vagy megfelelő kültéri elhelyezéshez is tervezhető. Mérete 527 × 894 × 294 mm, tömege 75 kg. Üzemi hőmérséklet-tartománya -40 és +60 °C közötti, +45 °C felett teljesítménycsökkentéssel. Az integrált funkciók közé tartozik a szigetüzem-ellenes védelem, a PV-string fordított polaritás elleni védelme, a szigetelési ellenállás érzékelése, maradékáram-felügyelet, kimeneti túláram- és rövidzárvédelem, valamint túlfeszültség-védelem (DC Type II / AC Type III).

Az inverter kiválasztásakor egyeztesse a PV-stringek feszültségét és áramát, a HV akkumulátor BMS-kompatibilitását, a hálózati csatlakozás feltételeit, valamint az esetleges párhuzamos vagy AC-csatolt rendszer kialakítását. Kérjen szakértői ajánlatot a rendszer méretezéséhez és a telepítési részletek pontosításához.
