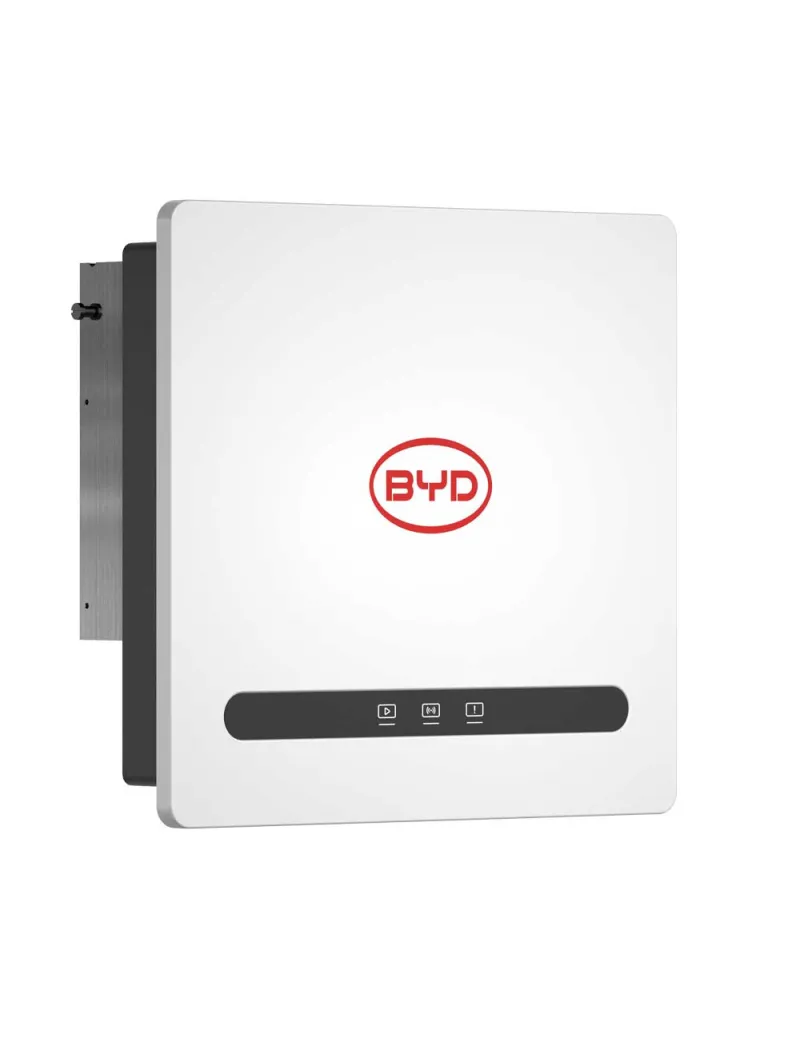

BYD Power-Box TH12K aszimmetrikus hibrid inverter 12kW

A BYD Power-Box TH12K két MPPT-vel rendelkező, háromfázisú hibrid inverter, amely a napelemeket, a hálózatot és a Battery-Box akkumulátorokat egy rendszerré integrálja önfogyasztási, időzített töltési/kisütési, backup (EPS) és off-grid üzemmódokhoz. A készülék 12 kW névleges AC teljesítményt szolgáltat, nagy PV-bevitelre tervezett bemenettel, széles MPPT-feszültségtartománnyal és nagyon magas MPPT-tracking hatékonysággal, ami jobb energiahozamot biztosít részleges besugárzás és változó napelemes profilok esetén. A TH12K gyors backup kapcsolást biztosít kritikus fogyasztók számára (átkapcsolási idő < 10 ms) és átfogó védelmi funkciókkal rendelkezik (anti-islanding, AFCI ívhiba-védelem, SPD DC II / AC II, PV reverse, rövidzárlat-, túláram- és szivárgásvédelem). Párhuzamosítható több egységgel a nagyobb rendszerekhez, IP66 védettsége és robusztus kialakítása kültéri telepítést is lehetővé tesz.

Műszaki adatok - összegzés

• PV max bemeneti teljesítmény: kb. 18 000 Wp

• Max DC bemeneti feszültség: 1000 V; indítási feszültség: ~180 V

• MPPT feszültségtartomány: 160 - 950 V (2 MPPT)

• MPPT tracking-hatékonyság: > 99,9%

• Max inverter hatékonyság: ~98,2%; EU hatékonyság: ~97,5%

• Névleges AC kimenet (hálózat): 12 000 W; max látszólagos kimenet: kb. 13 200 VA

• AC feszültség: 3 / N / PE 220/380 vagy 230/400 V; frekvencia: 50/60 Hz

• Névleges/kimeneti áram: kb. 18,2 A (modell és feszültségfüggő)

• Akkumulátor feszültség tartomány: 160 - 600 V; max töltési/kisütési teljesítmény: kb. 18 000 W; max töltési/kisütési áram: kb. 36 A

• Backup (EPS): névleges 12 000 W; csúcs kb. 18 000 VA (60 s); kapcsolási idő < 10 ms

• Védelmi funkciók: anti-islanding, AFCI (ívlabor), SPD DC II / AC II, PV reverse, rövidzárlat-, túláram-, szivárgásvédelem, akkumulátor védelem

• Méretek / tömeg: kompakt, falra szerelhető kivitel, hasonló méretek a sorozat többi tagjához; tömeg modellfüggő

• Hűtés: természetes / Smart Fan (modellfüggő)

• Párhuzamosítható: akár 3 egység a rendszer skálázásához

• Kommunikáció: Wi-Fi / Ethernet, RS485, CAN

• IP osztály: IP66

• Működési hőmérséklet: széles tartomány, kültéri alkalmazáshoz alkalmas

Főbb előnyök

• Nagy PV-bevitel és széles MPPT-tartomány a rugalmas PV-tervezéshez

• Rendkívül magas MPPT-tracking hatékonyság, így több energiát nyer a rendszerből részleges besugárzásnál

• Gyors és megbízható backup (EPS) funkció kritikus fogyasztók védelmére

• Kiterjedt biztonsági rétegek (AFCI, SPD, anti-islanding stb.) a szabványoknak megfelelő, biztonságos üzembiztonságért

• Támogatja az asszimmetrikus háromfázisú teljesítménykezelést, jól illeszkedik valós fogyasztói profilokhoz

• Kültéri telepítésre alkalmas, robusztus IP66 kivitel és nagy hőmérsékleti tűrés

• Skálázható rendszer: párhuzamosítható több egységgel nagyobb igényekhez
