A BYD Power-Box TH10K háromfázisú hibrid inverter 10 kW névleges hálózati és backup kimeneti teljesítménnyel. Két MPPT-t, legfeljebb 15 000 Wp PV-bemenetet és BYD Battery-Box HVE akkumulátor-kompatibilitást kínál egy integrált napelemes energiarendszerhez.
100%-os háromfázisú kiegyensúlyozatlan teljesítményt támogat, ezért a fázisonként eltérő fogyasztású rendszerekben is releváns választás lehet. IP66 védettsége, akár 3 egység párhuzamos működtetése és legfeljebb 10 ms-os backup átkapcsolása rugalmas tervezést segít.

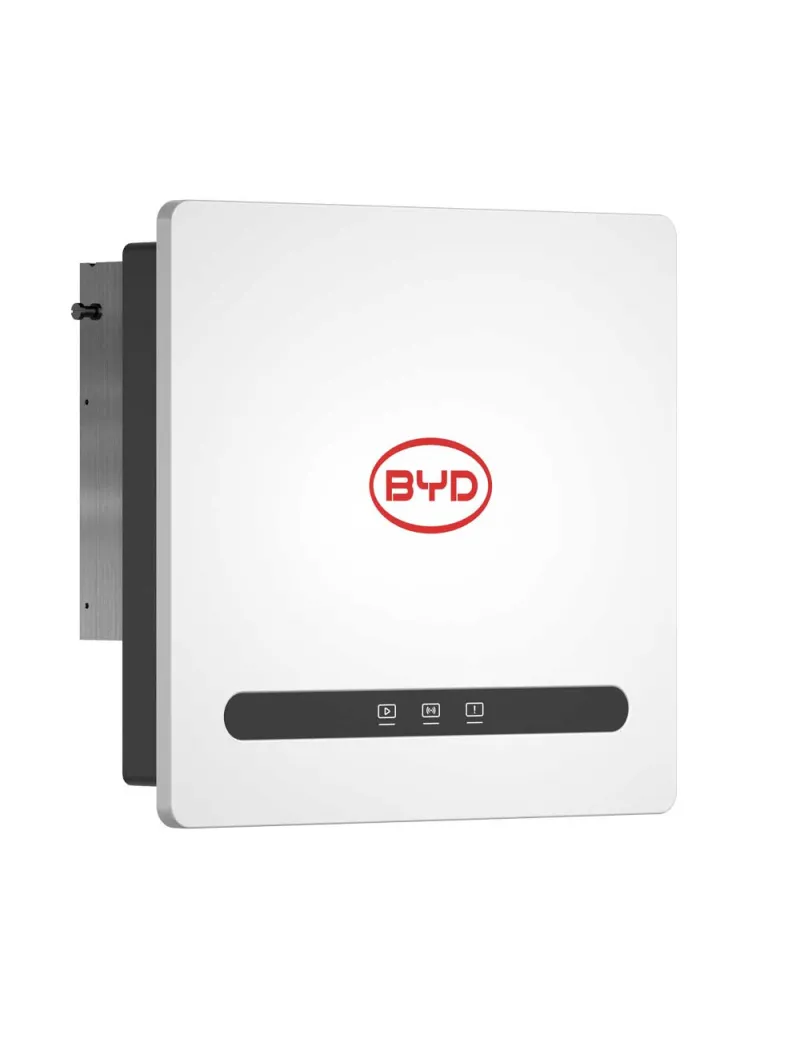

BYD Power-Box TH10K aszimmetrikus hibrid inverter 10kW
Elérhetőség:
Rendelésre. Várható feladás legkésőbb: 2026. 10. 29.
Szállítás:
Részletek itt
Rövidesen elérhető
Árajánlatkérés
A BYD Power-Box TH10K háromfázisú hibrid inverter 10 kW névleges hálózati és backup kimeneti teljesítménnyel. Két MPPT-t, legfeljebb 15 000 Wp PV-bemenetet és BYD Battery-Box HVE akkumulátor-kompatibilitást kínál egy integrált napelemes energiarendszerhez.
100%-os háromfázisú kiegyensúlyozatlan teljesítményt támogat, ezért a fázisonként eltérő fogyasztású rendszerekben is releváns választás lehet. IP66 védettsége, akár 3 egység párhuzamos működtetése és legfeljebb 10 ms-os backup átkapcsolása rugalmas tervezést segít.
Háromfázisú hibrid inverter 10 kW teljesítményosztályban
A BYD Power-Box TH10K a napelemek, a hálózat és a nagyfeszültségű akkumulátoros tárolás összekapcsolására készült háromfázisú hibrid inverter. Névleges hálózati kimeneti teljesítménye 10 000 W, maximális látszólagos kimeneti teljesítménye 11 000 VA. A készülék két MPPT-vel dolgozik, így a PV-mezők kialakítását a helyszín adottságaihoz lehet igazítani.
A modell 100%-os háromfázisú kiegyensúlyozatlan teljesítményt támogat. Ez különösen olyan fogyasztási profiloknál lehet fontos döntési szempont, ahol a három fázis terhelése nem egyforma. A rendszerhez BYD Battery-Box HVE akkumulátor alkalmazható; az akkumulátor oldali feszültségtartomány 160-600 V, a maximális töltési és kisütési teljesítmény egyaránt 15 000 W.
PV-oldali paraméterek
| Maximális PV-bemeneti teljesítmény | 15 000 Wp |
|---|---|
| Maximális DC-bemeneti feszültség | 1000 V |
| Indítási feszültség | 180 V |
| MPPT feszültségtartomány | 160-950 V |
| MPPT-k száma | 2 |
| Maximális áram MPPT-nként | 18 A |
| Maximális rövidzárlati áram MPPT-nként | 25 A |
| MPPT-hatékonyság | >99,90% |
Backup ellátás és üzembiztonság
Backup üzemben a TH10K névleges kimeneti teljesítménye 10 000 W, csúcsteljesítménye 15 000 VA legfeljebb 60 másodpercig. Az átkapcsolási idő legfeljebb 10 ms, a backup kimenet teljes harmonikus feszültségtorzítása (THDv) legfeljebb 2%. A méretezéskor a kritikus fogyasztók indítási teljesítményét, valamint a backup körök kialakítását külön szükséges egyeztetni.
A beépített védelmi funkciók közé tartozik a szigetüzem elleni védelem, a szivárgási áram- és PV-fordított polaritás elleni védelem, a rövidzárlatvédelem, az ívhiba-áramkör-megszakító, a DC II / AC II túlfeszültség-védelem és az akkumulátor fordított polaritás elleni védelem.
Telepítési és kommunikációs szempontok
- IP66 védettségű, üzemi hőmérséklet-tartománya -25 °C és +60 °C közötti.
- Mérete 577 × 537 × 206 mm, tömege 29 kg.
- Smart Fan hűtést, Wi-Fi/Ethernet, RS485 és CAN kommunikációt használ.
- Legfeljebb 3 inverter párhuzamos működtetése támogatott.
A végleges rendszerhez a PV-stringek feszültség- és áramadatait, a Battery-Box HVE tároló kapacitását, a hálózati csatlakozási feltételeket és a kívánt backup köröket érdemes szakértővel egyeztetni. Kérjen ajánlatot a BYD Power-Box TH10K rendszerhez illesztett műszaki kialakításra.
VINEO-TERM-0373
Megadott referenciák
- MPN (Gyártói cikkszám)
- Power-Box TH10K
