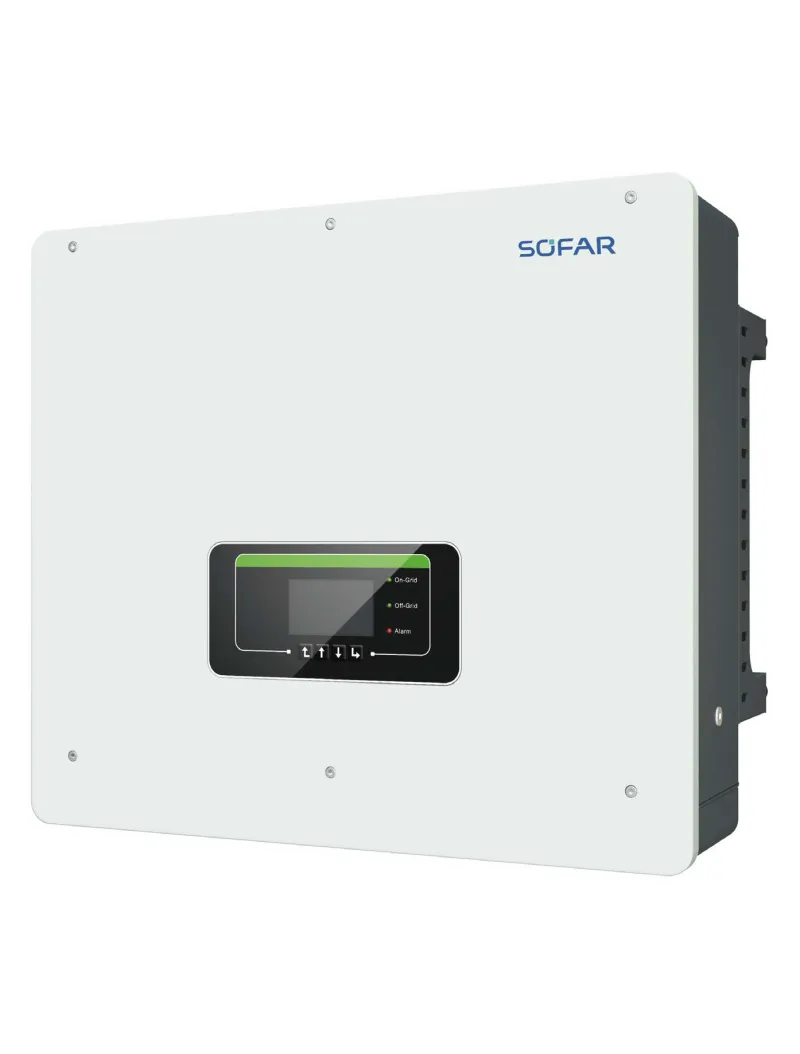

Sofar HYD 5KTL-3PH 5kW aszimmetrikus hibrid inverter

Háromfázisú hibrid inverter tárolós rendszerekhez

A Sofar HYD 5KTL-3PH olyan 5 kW névleges teljesítményű, háromfázisú hibrid inverter, amely a napelemes termelés, az akkumulátoros tárolás és a hálózati működés egy rendszerben való kezelésére szolgál. A 2 független MPPT különösen akkor praktikus, ha a PV-mezőket eltérő tájolásban vagy eltérő üzemi feltételekkel kell kialakítani. MPPT-nként legfeljebb 1 bemeneti string csatlakoztatható.

A készülék 1000 V d.c. maximális PV-bemeneti feszültséget, 200 V d.c. indítási feszültséget és 180-960 V d.c. MPPT üzemi tartományt ad meg. Az ajánlott maximális PV-teljesítmény ennél a modellnél 7500 Wp.

Backup ellátás és fázisonként eltérő fogyasztás

A háromfázisú backup kimenet névleges teljesítménye 5 kW, névleges látszólagos teljesítménye 5 kVA, maximális látszólagos teljesítménye 5,5 kVA. Rövid idejű csúcsterheléshez 7500 VA áll rendelkezésre 60 mp időtartamra. A gyártói adatlap szerint a backup kimenet kiegyensúlyozatlan terhelésekhez is használható; az alapértelmezett átkapcsolási idő 10 ms

Hálózati üzemben az Unbalanced load funkció bekapcsolható, ezért olyan háromfázisú fogyasztási profiloknál is megfontolandó, ahol a terhelés nem egyformán oszlik el a fázisok között. A konkrét tartalékáramköri kialakítást, a védendő fogyasztókat és a helyszíni villamos feltételeket minden esetben tervezéskor kell egyeztetni.

Akkumulátoros tárolás

Az inverter 180-800 V d.c. feszültségtartományú akkumulátort kezel, és a termékadatlap lítiumion-, illetve ólom-savas akkumulátortípust is megjelöl. A modell egy akkumulátor-bemeneti csatornával rendelkezik. A maximális töltési és kisütési teljesítmény egyaránt 5 kW, a maximális töltő- és kisütőáram 25 A. A BMS-kommunikáció CAN vagy RS485 kapcsolaton történhet.

Az akkumulátor kiválasztása előtt ellenőrizni kell a Sofar kompatibilis akkumulátorlistáját, valamint az adott akkumulátor és inverter firmware-verzióját.

Műszaki áttekintés

Telepítési szempontok

Az IP65 védettségű, falra szerelhető kivitel kültéri elhelyezéshez is alkalmas. Az üzemi hőmérséklet-tartomány -30 és +60 °C közötti, +45 °C felett teljesítménycsökkentéssel. A PV- és akkumulátoroldali áramértékeket a készülék adattáblája alapján kell ellenőrizni, mert azok változhatnak.

Ha háromfázisú, tárolóval bővíthető rendszerhez keres invertert, kérjen szakértői ajánlatot a PV-stringek, az akkumulátor, a backup körök és a helyszíni hálózati feltételek összehangolására.
