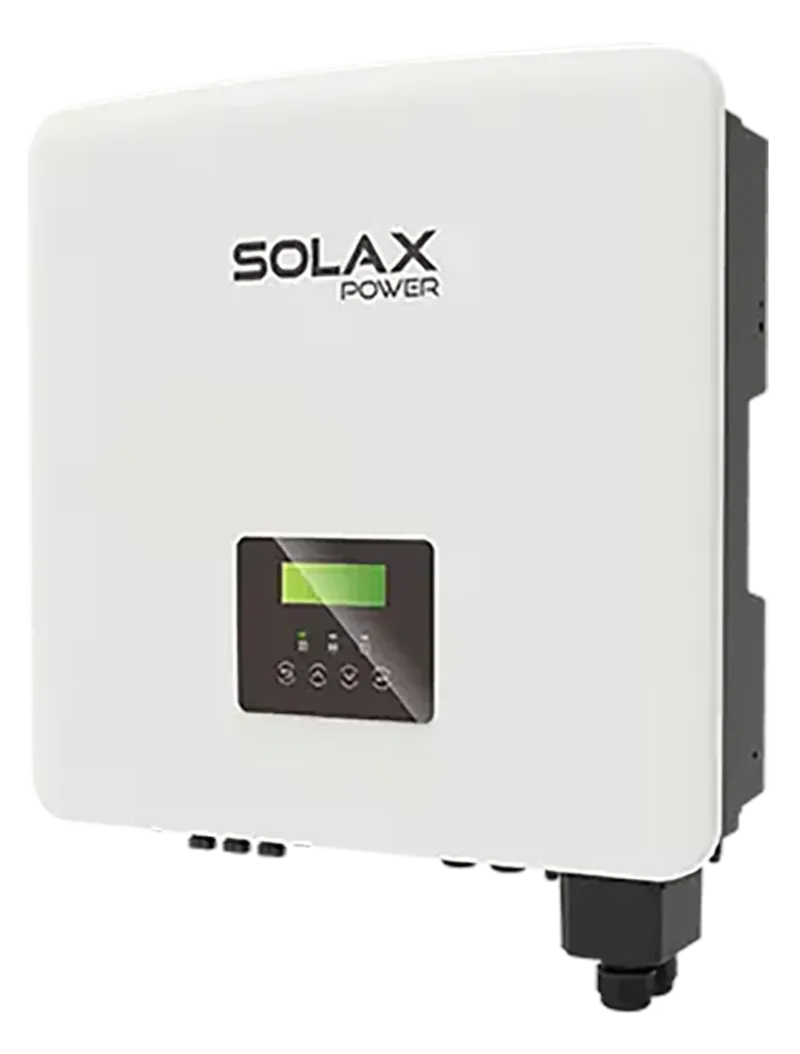

Solax X3 Hybrid 15.0-D G4 aszimmetrikus hibrid inverter

15 kW-os hibrid inverter háromfázisú rendszerekhez

A SolaX X3 Hybrid 15.0-D G4 olyan háromfázisú hibrid inverter, amely a napelemes termelés, az akkumulátoros energiatárolás és a hálózati kapcsolat együttes kezelésére készült. Névleges hálózati kimenő teljesítménye 15 kW, maximális látszólagos kimenő teljesítménye szintén 15 kVA. A háromfázisú, aszimmetrikus kimenet fázisonként legfeljebb 5 kW-ot biztosíthat, ezért különösen akkor lehet praktikus, ha az épület fogyasztása nem egyenletesen oszlik meg a fázisok között.

A két MPPT segít a különböző üzemi pontú napelemes mezők kezelésében. A 15.0-D modellnél az adatlap PV1 bemenethez két, PV2-höz egy stringet jelöl; a maximális bemeneti áram rendre 28 A és 16 A. A 180-950 V-os MPPT-feszültségtartomány, a 200 V-os indítási feszültség és az 1000 V-os maximális PV-bemeneti feszültség a mezők tervezésekor lényeges kiindulópontok.

Napelem és akkumulátor egy rendszerben

A készülékhez legfeljebb 30 kWp ajánlott napelemes mező kapcsolható, ami a 15 kW-os névleges AC teljesítményhez képest 200%-os PV-túlméretezési lehetőséget jelent. Az akkumulátor oldalon lítium- és ólom-savas technológia támogatott, 120-800 V akkufeszültség-tartományban, legfeljebb 30 A töltő- vagy kisütőárammal. A konkrét akkumulátor, a szükséges feszültségszint és a vezérlési beállítások kiválasztását minden esetben a teljes rendszerrel együtt érdemes egyeztetni.

EPS tartalékellátás áramszünet esetére

Akkumulátorral kiépített rendszerben az EPS kimenet 15 kVA névleges teljesítményt adhat. Rövid idejű csúcsterheléshez 22,5 kVA áll rendelkezésre 10 mp.-ig. A 10 ms alatti átkapcsolási idő a megfelelően kialakított kritikus fogyasztói körök tartalékellátását támogatja. Az EPS áramkörök, a leválasztás és a valóban ellátható fogyasztók körének tervezése villamos kivitelezői feladat.

Fontos műszaki adatok

Telepítési és rendszertervezési szempontok

A berendezés -35 és +60 °C között üzemeltethető, 45 °C felett teljesítménykorlátozással. Smart air cooling hűtést, AC- és DC-oldali II-es típusú túlfeszültség-védelmet, valamint többek között fordított polaritás, túláram, rövidzárlat, hálózatfelügyeleti és túlmelegedés elleni védelmeket tartalmaz. Kommunikációhoz külső vezérlés RS485, Pocket WiFi, valamint opcionális Pocket LAN/4G megoldás szerepel az adatlapon; CT/mérő és NTC opcionális lehet.

Nagyobb lakossági vagy kisebb üzleti háromfázisú, akkumulátoros napelemes rendszerhez kérjen szakértői ajánlatot. A tervezéshez érdemes megadni a napelemes mezők adatait, a fázisterheléseket, az akkumulátor igényét és a tartalékellátásra kijelölt fogyasztókat.
