A DEYE BOS-G-PDU-2 a BOS-G Pro nagyfeszültségű akkumulátorrendszerhez készült akkumulátor-cluster vezérlő- és elosztóegység. A rackes energiatároló rendszer központi csatlakozási pontjaként a nagyfeszültségű akkumulátoroldal és a külső PCS kapcsolatának kialakítását szolgálja.
200-1000 Vdc üzemi feszültségtartományával, 100 A névleges és 120 A maximális töltő-/kisütőáramával a BOS-G Pro rendszerkomponenseihez illeszkedik. IP20 védettségű, ezért a beépítés helyét és a teljes rendszer kialakítását tervezéskor egyeztetni szükséges.

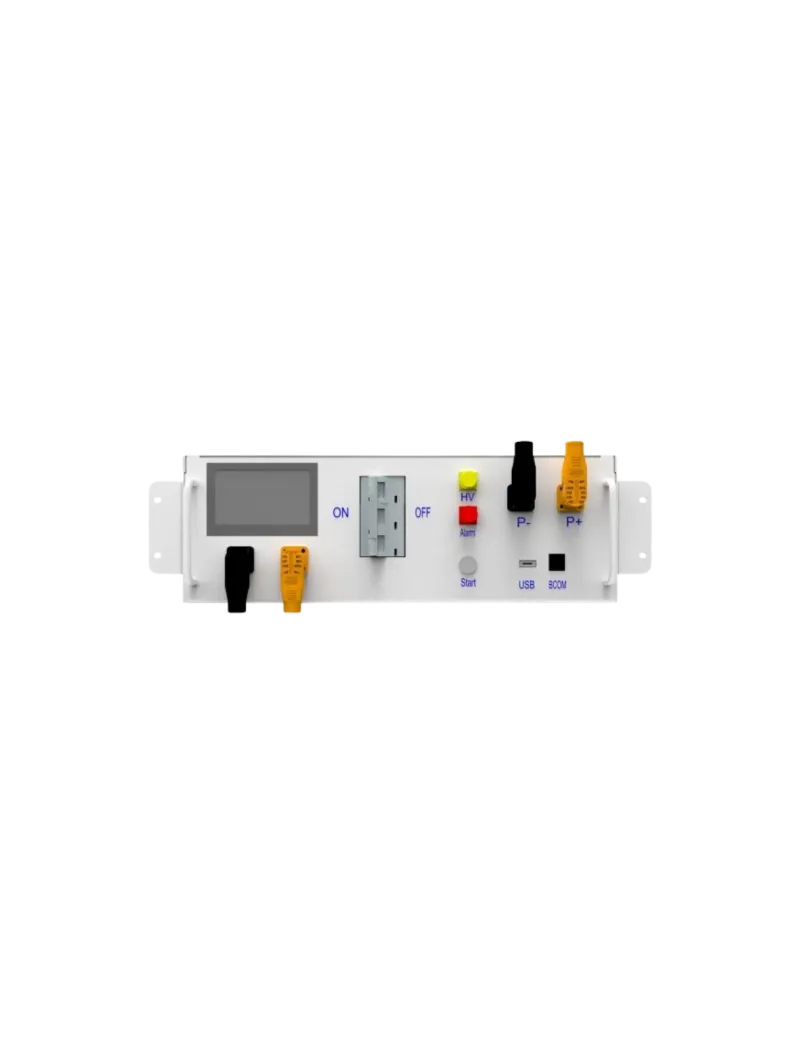

DEYE BOS-G-PDU-2 Power Distribution Unit BOS-G Pro rendszerekhez
Elérhetőség:
Rendelésre. Várható feladás legkésőbb: 2026. 10. 29.
Szállítás:
Részletek itt
331 328 Ft nettó
420 787 Ft
bruttó (27%)
ÁFA: 89 459 Ft
A DEYE BOS-G-PDU-2 a BOS-G Pro nagyfeszültségű akkumulátorrendszerhez készült akkumulátor-cluster vezérlő- és elosztóegység. A rackes energiatároló rendszer központi csatlakozási pontjaként a nagyfeszültségű akkumulátoroldal és a külső PCS kapcsolatának kialakítását szolgálja.
200-1000 Vdc üzemi feszültségtartományával, 100 A névleges és 120 A maximális töltő-/kisütőáramával a BOS-G Pro rendszerkomponenseihez illeszkedik. IP20 védettségű, ezért a beépítés helyét és a teljes rendszer kialakítását tervezéskor egyeztetni szükséges.
Vezérlő- és elosztóegység BOS-G Pro rendszerekhez
A DEYE BOS-G-PDU-2 nagyfeszültségű akkumulátor-cluster vezérlődoboz a DEYE BOS-G Pro rackes energiatároló rendszerének dedikált komponense. Szerepe, hogy a rendszer akkumulátoroldali csatlakozásait és a külső PCS felé vezető kapcsolatot rendezett, a rendszerhez illeszkedő módon fogja össze. Nem akkumulátormodul, hanem a BOS-G Pro energiatároló architektúrájának vezérlő- és nagyfeszültségű elosztóegysége.
A termék olyan kisebb léptékű kereskedelmi és ipari energiatároló kialakításoknál lehet releváns, ahol BOS-G Pro akkumulátorrendszer készül. A megfelelő konfigurációhoz az akkumulátormodulok száma, a rack kivitele, a PCS oldali csatlakozás és a telepítési környezet egyaránt egyeztetendő.
Műszaki adatok
| Jellemző | Érték |
|---|---|
| Üzemi feszültség | 200-1000 Vdc |
| Névleges töltő-/kisütőáram | 100 A |
| Maximális töltő-/kisütőáram | 120 A |
| DC bemeneti névleges érték | 12 V ±2% / 4,15 A |
| Üzemi hőmérséklet | -20-65 °C |
| Védettség | IP20 |
| Méret (szé. × mé. × ma.) | 440 × 570 × 150 mm |
| Tömeg | kb. 19 kg |
A rendszerben betöltött szerepe
A BOS-G Pro rendszerben a PDU-2 a nagyfeszültségű akkumulátorcluster vezérlődobozaként működik. Az adatlap külön BOS-G-Pack5.1 akkumulátormodult és opcionális 19 colos rackeket is felsorol; ezek önálló rendszerösszetevők, nem a PDU-2 helyettesítői. A komponensek összehangolt kiválasztása fontos a kívánt feszültségszint, kapacitás, rackelrendezés és PCS kapcsolat kialakításához.
Az adatlap szerinti alap konfiguráció
A gyártói adatlap a nagyfeszültségű doboz standard konfigurációjánál az alábbi tartozékokat jelöli:
- 120 ohmos végellenállás;
- 250 mm-es kommunikációs kábel;
- 140 mm-es tápkábel;
- 2,1 m-es tápkábel;
- EP Cable 2.0, az adatlap szerint a külső PCS pozitív pólusához csatlakozó, szabványos 2 m-es kábel;
- EN Cable 2.0, az adatlap szerint a külső PCS negatív pólusához csatlakozó, szabványos 2 m-es kábel;
- 1000 mm-es rackek közötti kommunikációs és tápkábel;
- 140 mm-es földelővezeték.
A tényleges szállítási tartalmat, a kábelhosszok megfelelőségét és a helyszíni telepítési feltételeket megrendelés előtt célszerű szakértővel egyeztetni. Kérjen ajánlatot a tervezett BOS-G Pro energiatároló konfigurációhoz, hogy a PDU-2, az akkumulátormodulok, a rack és a PCS oldal egymáshoz illeszkedjen.
VINEO-TERM-0125
Megadott referenciák
- MPN (Gyártói cikkszám)
- BOS-G-PDU-2
