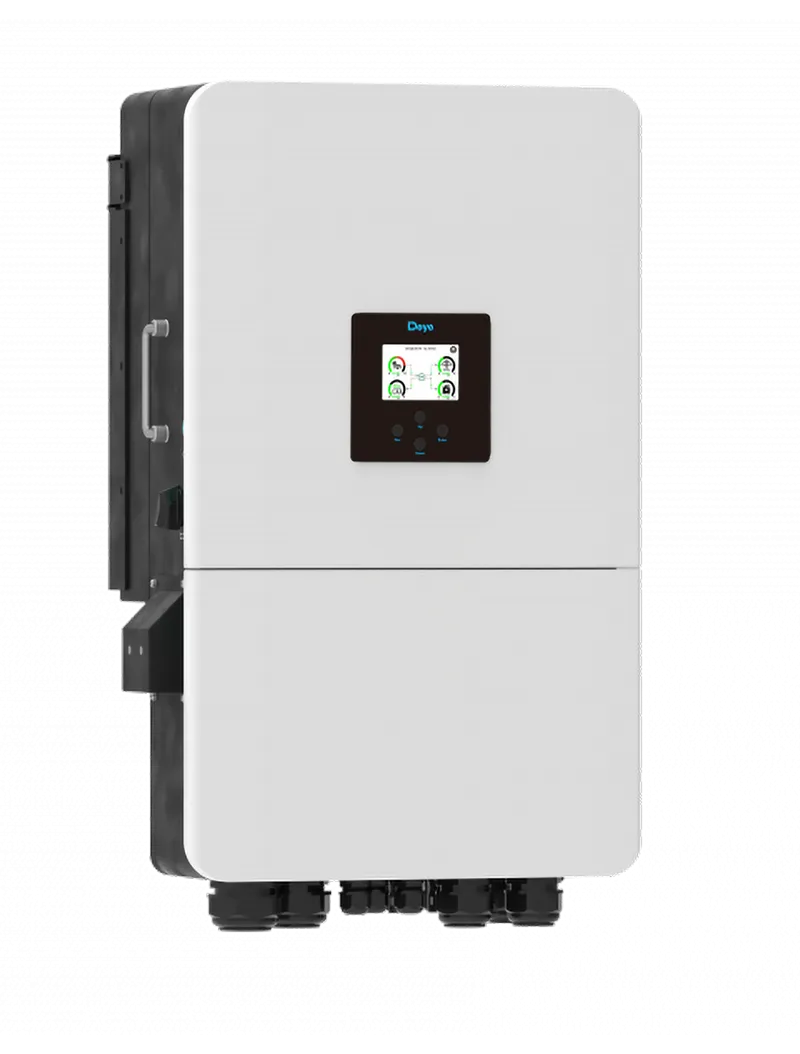

DEYE SUN-6K-SG05LP3-EU-SM2 aszimmetrikus hibrid inverter LV akkukhoz

Háromfázisú hibrid inverter alacsony feszültségű tárolóhoz

A DEYE SUN-6K-SG05LP3-EU-SM2 6 kW névleges AC aktív teljesítményű, háromfázisú hibrid inverter. Olyan rendszerekhez lehet releváns, ahol a napelemes termelés mellett 40-60 V feszültségtartományú akkumulátoros energiatárolás is szerepet kap. Ólom-savas és lítiumion akkumulátorokat egyaránt kezel; lítium akkumulátornál az inverter a BMS-hez igazodó töltési stratégiát alkalmaz.

Az aszimmetrikus kimenet a fázisonként eltérő fogyasztású helyszíneken ad tervezési rugalmasságot: a készülék 100% unbalanced output funkciót kínál, egy fázison legfeljebb a névleges teljesítmény 50%-áig. A tényleges kialakítást, a fázisterheléseket és a helyi hálózati előírásokat minden esetben a rendszertervben szükséges ellenőrizni.

Napelem, akkumulátor és hálózati oldal

A két munkapontos követővel rendelkező PV-oldal MPPT feszültségtartománya 200-650 V, indítási feszültsége 160 V. A modell maximális PV-hozzáférési teljesítménye 12 000 W, maximális PV-bemeneti teljesítménye 9 000 W. Az akkumulátor maximális töltő- és kisütőárama egyaránt 135 A.

• Névleges AC aktív teljesítmény: 6 000 W
• Maximális AC látszólagos teljesítmény: 6 600 VA
• PV bemenet: 2 MPPT, MPPT-nként 1 string
• Maximális üzemi PV-bemeneti áram: 20 + 20 A
• Maximális folyamatos AC átmenő áram hálózat-fogyasztó irányban: 45 A
• Maximális hatásfok: 97,6%; európai hatásfok: 97,0%

Bővítés és meglévő rendszer illesztése

Az inverter támogatja a meglévő napelemes rendszer AC-csatolását, ezért utólagos tárolós fejlesztés műszaki vizsgálatánál is számításba vehető. Hálózatra kapcsolt és szigetüzemű működéshez legfeljebb 10 készülék párhuzamos üzemét támogatja, több akkumulátor párhuzamos kapcsolásának lehetőségével. Az akkumulátor dízelgenerátorról történő energiatárolását is támogatja, továbbá hat időszak állítható be az akkumulátor töltésére és kisütésére.

Védelem és telepítési adatok

A beépített védelemi funkciók között DC-polaritáscsere-védelem, AC-túláram-, túlfeszültség- és rövidzárlatvédelem, földzárlatáram-figyelés, szigetüzem-figyelés, szigetelési impedancia-ellenőrzés és RCD-érzékelés szerepel. A DC és AC oldali túlfeszültség-védelem II. típusú; az ívhiba-megszakító opcionális kivitel. IP65 védettsége és -40…+60 °C üzemi hőmérséklet-tartománya mellett +45 °C felett teljesítménycsökkentéssel kell számolni.

Egyeztessen a rendszerhez illő kialakításról

Ajánlatkérés előtt érdemes áttekinteni a választott akkumulátor műszaki illesztését, a PV-stringek feszültségét, a fázisterheléseket, az esetleges AC-csatolt rendszer adatait és a hálózati csatlakozás feltételeit. Kérjen szakértői egyeztetést a teljes rendszer összeállításához.
